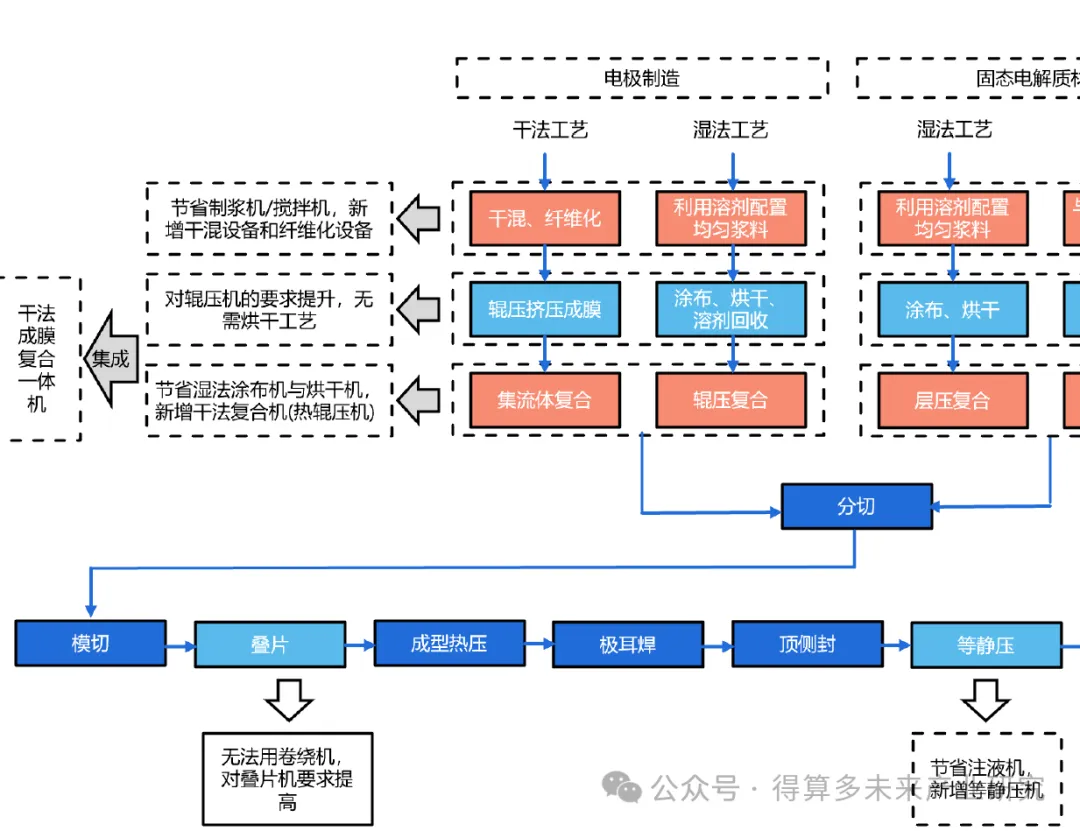

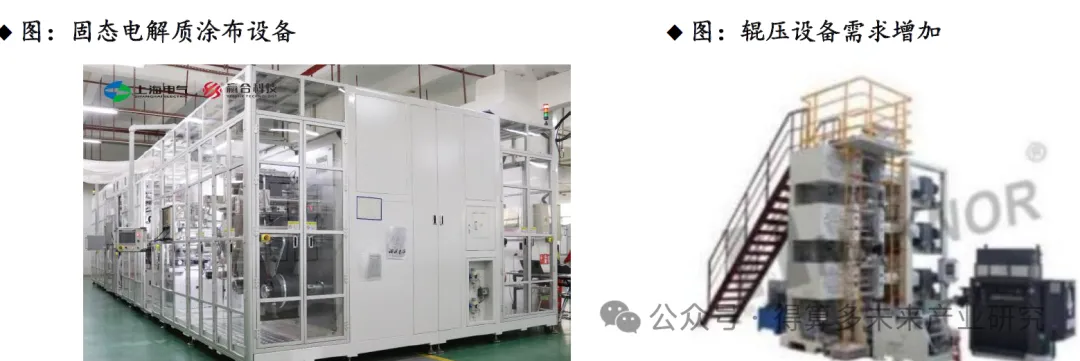

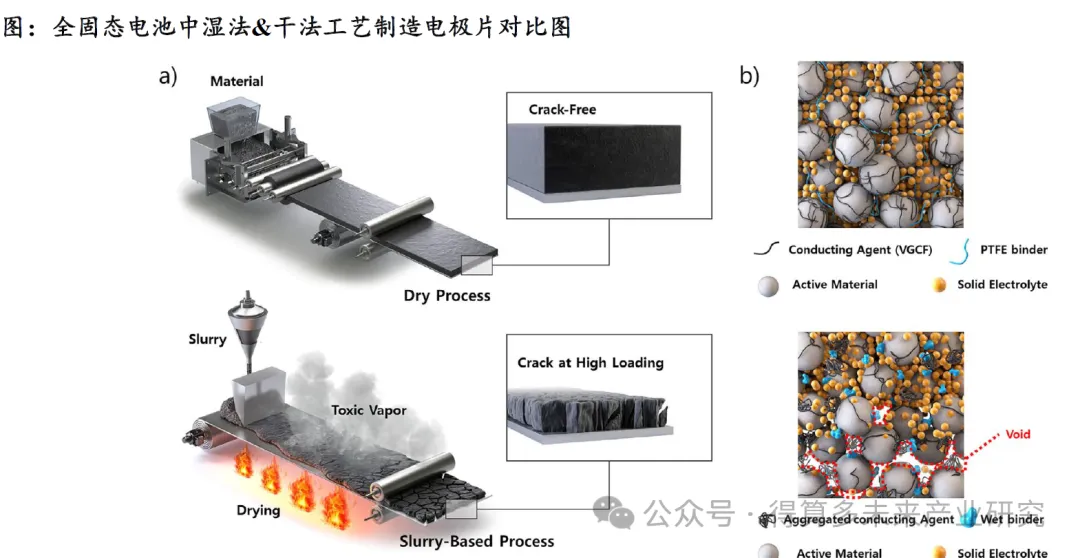

? 半固態電池可兼容傳統鋰電池生產工藝，只需新增加一條專產半固態隔膜的生產線，生產設備與液態電池隔膜的設備兼容。對比傳統液態電池，半固態電池的隔膜無明顯工藝改變，調整參數即可，不過因為半固態電池需要提升離子導電率，所以要求隔膜的孔徑更大、強度更高，因此需要采用濕法拉伸+涂覆的工藝。 ?1）固態電解質涂布：相較鐵鋰和三元的電芯，增加了固態電解質涂布的步驟，這不是簡單地插入了一個步驟，整個電芯工藝參數包括壓實密度、剝離力都有所變化； ?2）輥壓：半固態電池能量密度較高，因此壓實密度也較高，輥壓機會變大。 ?3）注液：半固態電池仍然有電解液注液，稱為為“浸潤”，電解液用量較少。 ?4）化成分容：在電芯首次充放電后會損失很多鋰、很多能量密度，為了補充能量密度，會對電池做預鋰化，這個技術在三元或鐵鋰等液態電池中應用很少，但在固態電池特別是密度較高的固態電池中，會應用預鋰化以追求更高的能量密度，對于寧德時代、比亞迪等液態電池企業直接充放電，而半固態電池企業需要先做預鋰化。 ?全固態電池工藝相對液態電池工藝的主要區別在于：（1）前段變化最大，主要在于電解質膜和極片制作工藝上，全固態電池干法工藝增加了干法混合、干法涂布環節實現固態電解質膜制備，不再需要使用溶劑，也不存在烘干環節；全固態電池濕法工藝仍然保留了利用溶劑制備電解質與粘結劑溶液后涂布蒸干制備電解質膜的工序。（2）中段電芯裝配環節：全固態電池采用“疊片+極片膠框印刷+等靜壓技術”取代傳統的液態電池卷繞工藝，并刪減了注液工序；（3）后段化成分容環節：從液態電池化成分容轉向全固態電池所需的高壓化成分容。 ?全固態電池的前道制造關鍵在于電極片制造環節和固態電解質成膜環節，兩者均可以采用濕法/干法工藝。其中電解質成膜工藝會影響電解質厚度及離子電導率，厚度偏薄，會導致其機械性能相對較差，容易引發破損和內部短路；偏厚則內阻增加，并由于電解質本身不含活性物質，會降低電池單體和系統的能量密度。 ?（1）極片的干法工藝避免了溶劑的使用和干燥環節。①濕法工藝：將活性物質、導電劑、粘結劑分散在液態溶劑中形成漿料，然后將漿料涂布在集流體上，再經過干燥、輥壓、蒸發等工序制成電極極片。②干法工藝：不使用液態溶劑，將活性物質、導電劑、粘結劑（通常是PTFE）的干粉混合均勻，然后通過熱壓延工藝直接壓制成連續的電極膜后與集流體復合，或者將干粉混合物直接沉積/壓制在集流體上，避免溶劑的使用和干燥過程。 ?（2）固態電解質成膜環節中濕法路線相對成熟，干法路線潛力更大，為未來發展大趨勢。全固態電池中硫化物電解質對極性有機溶劑較為敏感，此外金屬鋰負極容易與溶劑反應，主流思路為切換干法電極工藝，但目前干法工藝剛剛起步，難點在于厚度、壓實、幅寬、跑速等，主流廠商仍以濕法工藝為主，選取特定溶劑，實現較薄的固態電解質膜厚度，但干法仍為未來發展大趨勢。 干法工藝步驟帶來對于前道設備的新需求：目前電極制造及成膜環節干法技術的關鍵難點在于混合電極材料粉末的均勻性以及成膜的一致性。在前道設備領域，干法工藝對輥壓的精度、均勻度以及壓實密度的要求會更高。相較傳統濕法工藝設備，干法工藝的前道設備不再需要涂布、烘干、溶劑回收設備，而對高混機、制膜所需的輥壓機的需求提升、增加纖維化設備，主要包括氣流粉碎、螺桿擠出機、開煉機。 干法技術制造電極片最大的優勢在于能夠提高電極的壓實密度，從而提高電池能量密度，更適合全固態電池生產。（1）濕法電極制造需要使用溶劑將活性材料、導電劑和黏結劑混合后涂布在集流體上，然后再進行干燥、NMP 溶劑回收和輥壓，仍然需要溶劑參與、需要干燥和溶劑回收環節，工藝相對復雜；（2）干法電極制造則將活性材料、導電劑和黏結劑混合成干粉，通過輥壓機熱壓延的方式機械壓到集流體上形成電極片。極片制造采用干法工藝可以提高電極的壓實密度，意味著在相同體積下可以容納更多的正負極材料，從而提高電池的能量密度。同時省去溶劑干燥、避免了溶劑殘留導致的導電性下降問題。因此干法技術更加適合于固態電池生產。 ?干法電極制備主要有靜電噴涂方式和輥壓復合方式（纖維化）兩種方法。 ?靜電噴涂方式制備：將電極活性材料、導電碳和粉末狀粘結劑等顆粒混合在一起，混合好的粉料會在壓縮空氣的作用下霧化噴附在金屬集流體的表面，隨后在高壓靜電的作用下，使材料與集流體分別帶有正電荷與負電荷，從而使得材料附著在集流體表面。隨后通過高溫烘烤熔化聚合物粘結劑確保顆粒之間的粘結力，最后對電極進行壓延以獲得所需的厚度并控制孔隙率。 ?涂布設備：將固態電解質均勻涂覆在電極表面，形成離子傳導層。干法電極涂布機采用無溶劑工藝，實現高能量密度電極制備，確保電極材料的均勻性和一致性。 ?干法電極制備主要有靜電噴涂方式和輥壓復合方式（纖維化）兩種方法。 ?輥壓復合方式制備：在電極活性材料和導電添加劑粉末均勻混合后，向其中添加改性的聚四氟乙烯（PTFE）黏結劑并以干燥粉末狀態進行混合分散，然后通過輥壓機反復輥壓。強剪切力使PTFE球變成原纖維（纖維化）并形成基質、大幅提高電極的致密度，從而將電極粉末混合和支撐在一起制成一定厚度的自支撐膜，再把得到的活性材料膜與金屬集流體通過導電膠粘結復合在一起形成干法電極。 ?由于固態電解質界面的形成和穩定的纖維 PTFE 網狀結構，輥壓復合方式組裝的電池在5000 次以上的循環中具有 92%的容量保持率，所制備的干法厚電極的致密度是傳統濕法電極的 1.6 倍。 ?輥壓復合工藝中需要自支撐膜制造&纖維化設備，包括氣流粉碎機、螺桿擠出機以及開煉機。 ?氣流粉碎機：壓縮空氣通過噴嘴高速射入粉碎腔后，活性物質及粘接劑混合物通過進料口到達粉碎腔?；旌衔镌诟邏簹饬鞯淖饔孟孪嗷ヅ鲎卜鬯閷崿F(xiàn)原纖化，最后，混合物隨氣流上升至分級腔在輥壓設備作用下形成自支撐膜。氣流粉碎機的工作效率最高。 ?螺桿擠出機：混料自料口進入螺桿充滿螺槽后，會在旋轉的螺桿作用下在料筒內壁和螺桿表面不斷被壓實、攪拌以及混合。在壓縮段結束處，螺桿會將混合均勻的物料按要求擠出機頭，在機頭中混合物會被塑成電極膜并送離擠出機，螺桿擠出機的良率最高。 ?開煉機：兩個相對回轉的輥筒對物料產生擠壓后，由于兩個輥筒的速比不同，可以產生對混料產生剪切力，速比越大剪切力越強。在輥筒的高剪切力下，混合物內部的分子鏈會被打斷，實現均勻的混合，多次往復后在粘接劑原纖化的作用下即生成電極膜。 全固態電池中道工藝：疊片+等靜壓帶來設備增量需求 ?疊片機：全固態電池不適用卷繞設備，對疊片機需求更高，且精度要求更高。疊片可以通過正極，固體電解質膜和負極的簡單堆疊實現電池各組件的集成，無論全固態電池還是液態電池都需要用到疊片機，但由于全固態電池的固態電解質具有脆性特性，且對設備的精度和穩定性要求更高，使得其需要進行更多的疊片工藝，因此，全固態電池制造所需要的疊片機需求也會增加。 ?按照裁片與疊片的先后順序?qū)B片工藝分為分段疊片和一體化疊片。分段疊片沿用液態電池疊片工藝，將正極、固體電解質層和負極裁切成指定尺寸后按順序依次疊片后進行包裝；一體化疊片是在裁切前將正極，固體電解質膜和負極壓延成3層結構，按尺寸需求將該3層結構裁切成多個“正極-固體電解質膜-負極”單元，并將其堆疊在一起后進行包裝。在疊片技術中，由于一體化疊片可以提升質量、降低成本、材料利用率高，故采用一體化疊片工藝。 ?全固態電池需要解決的核心難點之一是優化固-固接觸界面。生產全固態電池一般是將正極、固態電解質、負極堆疊在一起組裝?？紤]到固態電解質要與電極形成良好的固固界面接觸、在循環過程中會發生接觸損耗以及要抑制鋰枝晶形成等，堆疊時需要新增加壓設備，施加超過 100MPa 壓力使各材料致密堆積。傳統熱壓、輥壓方案提供壓力有限且施加壓力不均勻，難以保證致密堆積的一致性要求，進而影響全固態電池的性能。 ?等靜壓技術用于改善全固態電池固固界面接觸問題，拉動等靜壓機成為核心增量設備之一。等靜壓技術基于帕斯卡原理，可以實現固固界面的致密化，有效消除電芯內部的空隙，確保電解質材料達到理想的致密化程度，提升電芯內組件界面之間的接觸效果，從而顯著提升離子電導率 30%以上，降低電池內部電阻率 20%以上，循環壽命提升 40%，大幅改善電池性能。而等靜壓成型需要用到的設備為等靜壓機。 ?等靜壓機核心原理基于帕斯卡定律：在密閉流體系統中，施加于不可壓縮介質的壓力會均勻傳遞到各個方向。當電池組件（正極/固態電解質/負極堆疊體）置于高壓容器內，液體或氣體介質從多向施加超高壓強（通常>100MPa），迫使材料內部顆粒重排、孔隙消除，實現三維均勻致密化。這一過程直接決定了固態電池的界面接觸質量和體密度，進而影響能量密度、循環壽命及安全性。 ?相較于傳統輥壓技術的線性壓力（僅單軸壓縮），等靜壓實現了全向同性壓制，徹底解決了因壓力不均導致的“邊緣效應”和“層間滑移”問題。以硫化物固態電池為例，等靜壓處理可使電極-電解質界面接觸面積提升40%以上，界面電阻降低50%-70%，大幅提升離子傳輸效率。 ?按成型和固結時的溫度高低，等靜壓機主要分為冷等靜壓機、溫等靜壓機、熱等靜壓機三類。其中，冷等靜壓是目前最常用的等靜壓成型技術。 ?常規的鋰電池化成壓力要求為 3-10 噸，而全固態電池化成的壓力要求提高至 60-80 噸，需要引入高壓化成設備。全固態電池需要高壓化成的核心原因在于其獨特的固-固界面特性和離子傳導機制。 ?① 解決固固界面接觸問題：固態電解質與電極之間是剛性接觸，存在微觀空隙和接觸不良，必須通過高壓（通常 60-100MPa）壓制才能消除界面空隙，增大有效接觸面積；促進固態電解質與電極的物理/化學結合。 ?②激活離子傳導通道：固態電解質離子電導率低，需要高壓化成實現強制鋰離子穿透固固界面屏障，在界面處形成離子導通網絡，以及降低界面阻抗。
