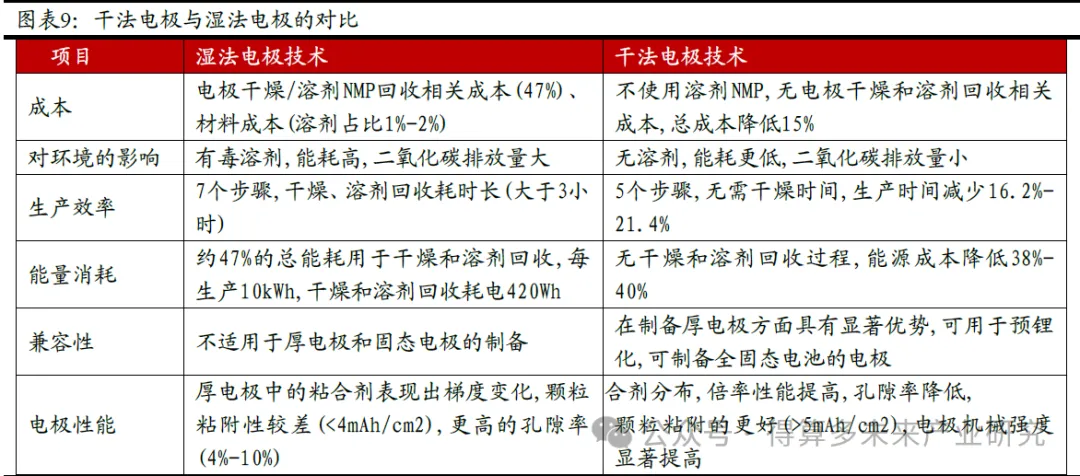

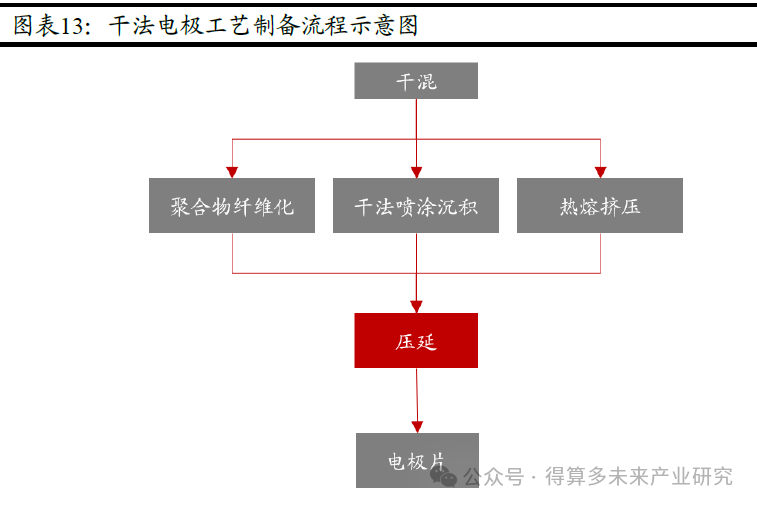

干法電極是一種新型的電極制備技術。與濕法工藝相比，該技術不使用液態溶劑來分散活性材料和導電添加劑，而是直接將活性材料、導電劑和粘合劑的固態粉末混合在一起。在干法工藝中，首先是將活性材料、導電劑以及粘結劑等成分，通過特定的干法混合設備進行充分混合，使其達到均勻的分散狀態。接著，利用專用的干法壓延或擠出設備，將混合后的材料直接壓制或擠出成膜，形成電極極片。 與濕法工藝相比，干法電極工藝具備低成本、高效率、環保和能量密度提升的核心優勢。干法電極工藝的優勢在于減少了溶劑的使用及相應的處理環節，進而降低生產成本并提高生產效率，在對環境影響上，也更為環保，減少了二氧化碳和有毒溶劑的排放。另外，干法電極工藝能夠提高電極的性能，降低電極的孔隙率并有效增加電極的厚度，從而提高電池的能量密度，增加電極的強度，提高電極的倍率性能。 對于固態電池制備而言，干法電極在電解質兼容性和電池性能提升方面具備優勢。濕法工藝的關鍵是粘結劑和溶劑的選擇。由于大多數硫化物電解質不能用極性溶劑處理，若采用濕法工藝制備硫化物電解質，則需要選擇非極性溶劑，如甲苯、二甲苯等，存在選擇的局限性。干法電極工藝不需要使用有機溶劑，這減少了與固態電解質發生副反應的風險，與電解質的兼容性更高。另外，濕法工藝的粘結劑使用以及溶劑的殘留會增加固體電解質膜的阻抗，降低固態電池的離子電導率，進而影響電池的性能。而干法工藝通過高壓壓實，使電極材料與固態電解質之間形成緊密接觸，能夠降低界面阻抗，提高離子傳輸效率，與固態電池的制造工藝高度契合。 在制備工序上，干法電極制備主要分為干混、干涂、壓延、分切四個步驟，其中壓延、分切步驟與濕法電極制備方法基本一致，干混、干涂步驟設備有區別。干混步驟方面，干法電極干混可以通過雙刀片研磨、球磨和其他機械干混方法實現，主要設備涉及雙刀片研磨機、球磨機等。干涂步驟方面，根據工藝類別不同，干法電極所需設備不同，主要涉及雙螺桿擠出機、噴涂機、纖維化設備等。 干混步驟：干法電極工藝中，正極材料及其包覆層、固態電解質和導電劑等多種粉體的混合效果，對后續的電池加工及性能影響較大。干法電極干混主要方法是采用機械物理方法將活性物質、導電劑、粘結劑等混合均勻，并在干混過程中避免結塊，當前主流的干混方法包括雙刀片研磨法和球磨法。 (一) 雙刀片研磨法：通過高速旋轉的雙刀片產生剪切力，使粉體顆粒在機械作用下均勻分散，避免團聚。 (二) 球磨法：干粉噴涂沉積技術是利用高壓氣體預混合活性物質、導電劑和粘結劑PTFE，然后在靜電噴槍的作用下使粉末帶電并噴涂到接地的集流體上，之后通過熱軋將粉末粘合并固定在集流體上，得到最終的電極。 干涂步驟：當前干極電極干涂步驟方法主要包括聚合物纖化法、粉噴涂沉積法、氣相沉積法、熱熔擠壓法、直壓制成型法、3D打印法6種。 (一) 聚合物纖維化法：聚合物纖維化系利用可纖維化的PTFE，在高剪切力的作用下進行纖維化以生成PTFE纖維。由此獲得的PTFE纖維可將活性材料顆粒連接在一起，但是不會覆蓋活性材料，再經熱壓后可以形成自支撐的電極薄膜。最后通過熱軋將電極薄膜壓在涂碳集流體上，得到最終的 電極。 (二) 干粉噴涂沉積法：干粉噴涂沉積技術是利用高壓氣體預混合活性物質、導電劑和粘結劑PTFE，然后在靜電噴槍的作用下使粉末帶電并噴涂到接地的集流體上，之后通過熱軋將粉末粘合并固定在集流體上，得到最終的電極。 (三) 氣相沉積法：氣相沉積是指通過物理或者化學方法使原料蒸發汽化，然后將汽化的原料沉積到基底上制備電極的技術。 (四) 熱熔擠壓法：熱熔擠壓技術就是將原材料混合并加熱到其熔融狀態，然后熔融混合物通過模具被擠出以生成特定的形式，比如薄膜、片材或電極片。 (五) 直接壓制法：直接壓制技術就是將材料粉末充分混合后直接進行壓制以形成電極片，無需額外的操作。直接壓制分為冷壓和熱壓，冷壓工藝簡單能源消耗小，熱壓可以使電極更加致密。 (六) 3D打印法：3D打印技術是近些年來興起的一項新技術，這項技術就是將配置好的油墨按照預先的程序打印到基底上，然后通過干燥技術使油墨固定，即生成所需電極。 在企業布局上，干法工藝的技術實現主要圍繞纖維化法、靜電噴涂法兩條路線展開。在干法電極制備主要方法專利數量與占比上，纖維化法、靜電噴涂法分別占64%、21%，合計占比達到85%。在核心企業中，特斯拉主要采用纖維化法，于2019年收購Maxwell公司，利用其干法電極技術推動電池技術進步。纖維化法工藝對設備的剪切力和溫控能力要求極高，核心設備包括氣流粉碎機、螺桿擠出機和強力混合機。另外，日本豐田、美國AMB所則主要發展靜電噴涂法。與纖維化法相比，靜電噴涂法在技術成熟度上較高，但在粉末厚度控制和均勻性方面存在局限性，其制備的電極膜在耐久性和柔韌性上不及纖維化法，核心設備主要為靜電噴涂系統，包括靜電噴槍、載流氣管和空壓機等。當前干法工藝還不確定，主要挑戰在于混料均勻性、自支撐膜成型的穩定性、連續制造的效率，以及與濕法電極的成本競爭力。 輥壓步驟：干法電極要求提高，輥壓是關鍵設備。在干法電極工藝中，壓延是決定電極膜密度、均勻性和機械強度的核心工序，對電極片性能有重要影響。干法電極工藝對輥壓設備的壓實壓力、精度和均勻度的要求更高。壓實壓力方面，由于干法電極缺乏液態溶劑的潤濕作用，顆粒間結合力較弱，需要更大的外部壓力來實現顆粒的緊密壓實，以提高電極膜的密度和強度。輥壓精度和均勻度方面，輥壓精度和膜厚均勻性對電極的成品率、能量密度和電池性能穩定性至關重要。干法電極制備中，輥壓設備需配備更精密的傳感器和控制系統，實現對輥筒間隙、壓力等參數的精確調整，將電極膜厚度均勻性誤差控制在極小范圍內，進而確保電極膜的成品率和電池的整體性能。
