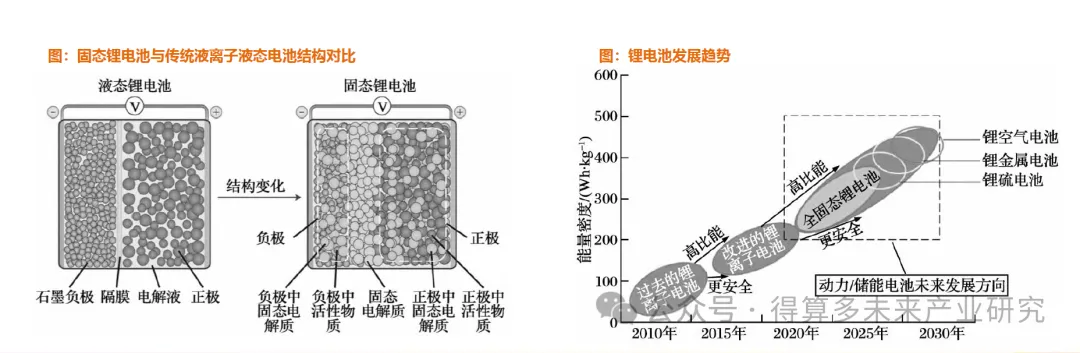

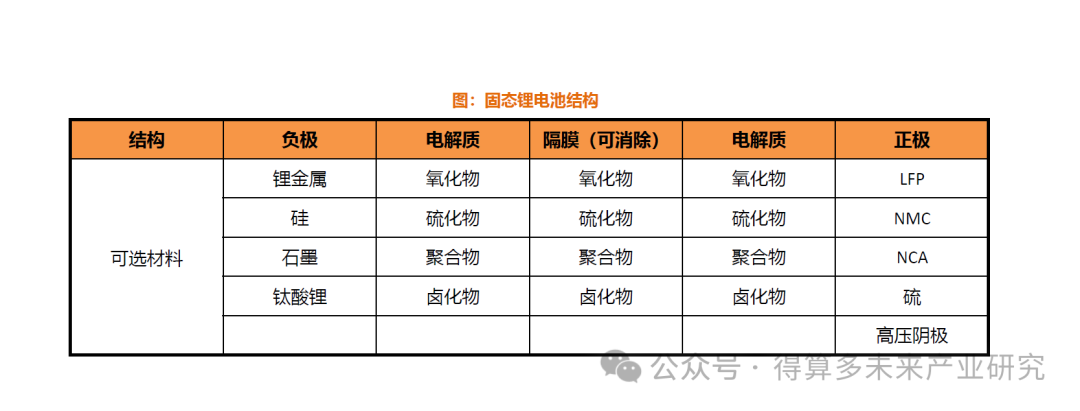

1.1 固態電池介紹 ?固態電池：與傳統鋰離子電池在基本電化學機制上相同，最大區別在于電解質材料。固態電池與鋰離子液態電池原理上均通過正負極之間鋰離子的嵌入和脫嵌來實現電能的存儲和釋放。二者的關鍵區別在于固態電池的電解質材料，不同于鋰離子電池中的液態電解質，固態電池采用的是固態電解質，并剔除隔膜，且正負極會摻混固態電解質。 ?傳統液態電池的主要問題在于：1）能量密度較低：液態電池難以突破350Wh/kg的極限，目前主流的磷酸鐵鋰電池的能量密度在200Wh/kg以下，三元鋰電池的能量密度在200-300Wh/kg之間，無法滿足重大發展的需求，限制了多場景的應用；2）液態電解質易燃易爆：液態電解質中的有機溶劑具有易燃性、高腐蝕性，在過度充電、內部短路等異常時電解液發熱，有自燃甚至爆炸的危險；3）低溫衰減：在低溫條件下，電解液的粘度增加，導致鋰離子的遷移速率降低，進而影響電池的充放電效率；同時電解液的電導率也會隨著溫度的降低而顯著下降，這進一步加劇了電池性能的衰減。 ?相比較而言，固態電解質取代了液態電池的液態電解質，縮減了電池包質量和體積，實現了更高的能量密度、更高的安全性以及在乃至-60℃條件下仍能保持優異放電容量和循環壽命表現，是行業公認的動力電池未來發展方向。 1.2 固態電池結構及材料選擇介紹 ?固態電池結構：負極+電解質+隔膜（可消除）+電解質+正極。 ?負極：負責嵌入從正極材料中脫出的鋰離子，使得電子通過外部電路流向負極，實現整個電池充電過程，放電則反之?？蛇x擇的材料包括：硅類、石墨、鈦酸鋰及鋰金屬。 ?正極：負責脫出鋰離子，使得電子通過外部電路流向負極，實現整個電池充電過程，放電則反之。可選擇的材料包括：磷酸鐵鋰、鎳鈷錳三元、鎳鈷鋁三元等。 ?隔膜及電解質：電解質起到輸送鋰離子、傳導內部電流的作用，而隔膜負責起到分離正負極的作用，短期來看仍需要隔膜，未來固態電解質可以充當隔膜的角色，從而消除隔膜?？蛇x擇的材料包括：硫化物、氧化物、聚合物以及鹵化物。 1.3 固態電池正負極材料介紹 —正極沿用鋰鎳錳，負極出現較大變化 ?正極方面，固態電池仍然可以沿用磷酸鐵鋰、三元材料等，但因?yàn)槟芰棵芏扔邢?，富鋰錳基、超高鎳三元、鎳錳酸鋰等被認為是理想的固態電池正極材料。 ?負極方面，石墨負極能量密度已經達到極限，硅基負極和金屬鋰負極有望會成為固態電池的新負極材料。 ?硅負極：優點在于較傳統石墨具備10倍以上的比容量，但仍需要解決易膨脹、低首效、易容量衰減及導電性差的問題。目前最有前景的方法是：1）硅碳復合，其復合后在結構致密性，材料膨脹率，循環性能得到顯著提升，但該方法的比能量設計極限約為350Wh/kg，無法實現工信部制定的《節能與新能源汽車技術路線圖》中描述的的2025年達到400Wh/kg，2030年達到500Wh/kg的要求。此外，比亞迪在2024年10月29日與12月3日公開的相關專利采用的方法均為硅碳復合；2）純硅負極，滿足長期路線要求，但現有方法工藝復雜，效率低，難以規?；瘧?yīng)用，需要持續改進。 ?鋰金屬負極：固態電池負極的最理想材料，在堿金屬中具有最負電位和最低密度，高比容量等優點，但純鋰過易產生鋰枝晶，繼而穿破隔膜導致短路的特性尚且無法解決。短期看，鋰金屬負極落地難度較大。 ?綜合來看，正極從高鎳升級到了超高鎳、鎳錳酸鋰、富鋰錳基等正極，負極方面短期以硅碳復合為主，長期更看好預鋰化的純硅/純鋰。 1.4 固態電池電解質、隔膜材料介紹 ——氧化物進度快，未來硫化物或成為主流 ?氧化物電解質：氧化物固體電解質可分為 NASICON（鈉離子導電玻璃）、石榴石、鈣鈦礦型以及磷酸鋰氧氮化物（LiPON），氧化物電解質的優點在于具備良好的機械穩定性、化學穩定性以及較大的電化學窗口，缺點在于離子電導率沒有硫化物高。 ?硫化物電解質：以鋰和硫?yàn)橹饕煞?，并可以由磷、硅、鍺或鹵化物等元素補充。優點在于較優的電導率，具備柔軟性和可塑性，易于加工，缺點則在于與氧氣接觸后易生產有毒氣體硫化氫。 ?聚合物電解質：可以被視為介于液態電解質和固態電解質之間的一種中間技術。目前為止最常用的聚合物基質是聚氧化乙烯（PEO）。聚合物電解質相對于固體電解質的主要優勢在于成本、加工方面以及材料的靈活性；與液體電解質相比，它們具有典型的“固態”優勢，但在室溫下離子電導率不足，因此必須在較高溫度下運行。 ?鹵化物電解質：指含有鹵原子（氟、氯、溴、碘、銩）的化合物，可以分為三類：與第3族元素（鈧、釔和镥）形成的鹵化物，與第13族元素（鋁、鎵和銦）形成的鹵化物結構，以及與二價金屬（例如，第一過渡金屬）形成的鹵化物。其優點在具備良好的機械穩定性和靈活性，并且與電極的界面穩定性比基于硫化物的電解液更好，但缺點在于加工過程中對環境中的水分敏感，離子電導率較低，并且會與鋰金屬發生反應導致目前商業化處在初期。 ?綜合來看，硫化物或?qū)⒊蔀殡娊赓|(zhì)及隔膜材料的主流。 1.5傳統鋰離子液態電池制備流程 ?傳統鋰離子液態電池流程涵蓋制造、裝配、成品三個步驟。具體說來，制造過程是將正/負極材料與粘結劑、導電劑等溶劑按照一定比例混合均勻涂抹在鋁/銅箔上，并通過輥壓形成正/負極片，再將正極片、負極片、隔膜經卷繞制成卷芯，最后經平壓、烘烤、注液、封裝、化成、分容等工序制成成品電池，主要涉及的工藝包括： ?勻漿工藝：鋰離子電池勻漿工序是將漿料中的導電劑粉體、高分子碳粘結劑、正負極活性材料（石墨粉體、鈷酸鋰粉體）等組分進行充分?jǐn)嚢?，去除漿料中殘留的氣體，從而形成穩定懸濁液的工藝過程，是前段電極制造的基礎，其工藝品質直接決定了后續工藝的開展，設備選擇方面主要采用球磨攪拌機、行星式攪拌機、靜態攪拌機。 ?涂布工藝：將正負極活性材料物質的懸濁液漿料均勻涂布于鋁箔或銅箔片幅上的過程。其具體又包括剪切涂布、濕潤流平兩個工序，漿料通過剪切涂布工序在機械剪切應力的作用下涂于片幅表面，進一步由流平工序使?jié){料在片幅表面張力的作用下將涂膜表面變得平整而光滑。目前涂布方法眾多，如狹縫擠壓式涂布噴涂式涂布、電泳沉積式涂布、3D 打印式涂布等，其中狹縫擠壓式涂布為工業實踐中最廣泛使用的一種涂布方法。 ?烘干工藝：去除將涂布好的正負極片以一定的烘干速度去除濕涂層中的溶劑，使液態漿料經烘干后表面固化形成多孔、多組分涂層結構，一般采用烘道式烘干方式，以空氣作為熱載體，利用對流加熱涂層，使涂層中水分或其他溶劑氣化并被空氣帶走。 ?輥壓工藝：極片在涂布、干燥完成后，活物質與集流體箔片的剝離強度很低，此時需要對其進行輥壓，增強活物質與箔片的粘接強度，以防在電解液浸泡、電池使用過程中剝落，并提高鋰離子電池的容量和能量密度，同時活物質內部空隙率降低，可以降低鋰離子電池的內阻，改善鋰電池的循環壽命等等,最終獲得符合設計要求的極片。 ?分切工藝：將連續的極片材料按照預定的尺寸進行切割，形成具有統一規格的極片，以供后續的電池組裝使用。 ?卷繞工藝：將正極片、負極片和隔膜通過特定的設備和工藝卷繞成電芯的過程。 ?注液工藝：在電池有限的內部容腔內，通過一定的工藝方式把電解液注入容腔內，一部分電解液浸潤到電芯內部，另外一部分占據未被充填的空間，導通正負極之間離子，擔當鋰離子傳輸介質的作用 ?化成分容工藝：通過特定充放電方式以激活內部物質，再進行組配的過程。 在干法電極以及固態電解質等技術的引入下，固態電池制造設備較傳統鋰離子液態電池變化較大。11月21日在深圳舉辦的2024高工鋰電年會固態電池論壇上，利元亨固態電池技術總監盧其輝表示，全固態電池制造過程相對液態電池主要區別在于，全固態電池增加了干法混合、干法涂布、無隔膜疊片、高壓化成分容等工序，刪減了注液部分。根據《Solid-State Battery Roadmap 2035+》報告，固態電池制造設備與目前最先進的鋰離子液態電池制造設備相似度僅20%-60%。
